接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，近年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。

我们知道，接地电阻、电抗、阻抗随频率的提高会呈现一定的变化趋势。目前市面上普遍采用的是固定测试频率的方法，只能测试某一频率下的阻抗特性，用户无法获取阻抗随频率的变化曲线。以防雷接地电阻为例，雷电信号包含了丰富的频率分量，带宽远大于工频。接地电阻在发生雷击时呈现出的阻抗特性很难用普通的测试机获得。

AES1003高频接地电阻测试仪专为现场测量47Hz至500kHz之间共计21个频点的接地电阻而精心设计制造的。采用数字及微处理技术， AFC(自动频率控制)技术， 自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。 具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

AES1003低频电阻测试仪由主机、测试线、辅助接地桩、USB通讯线、数据上传软件等组成。主机超大 LCD 显示，白屏背光，表格显示，一目了然。同时可以显示测试状态，测试数据可通过通讯线上传至电脑，文件自动保存为CSV格式。

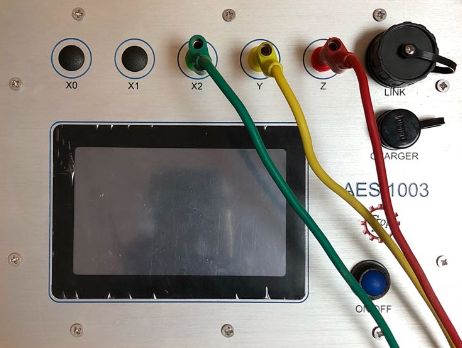

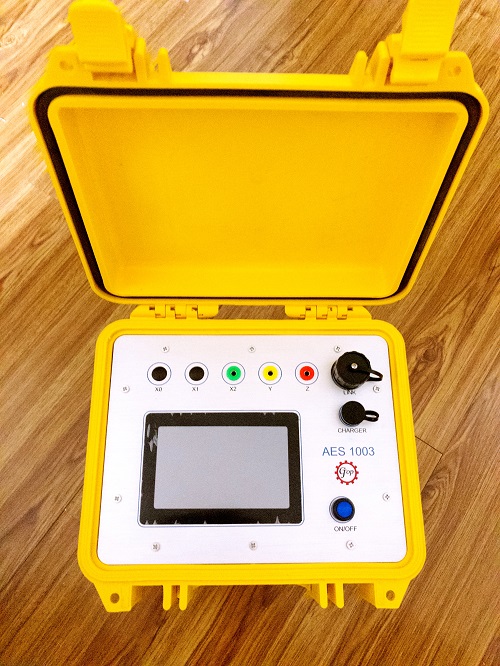

图1. AES1003实物图

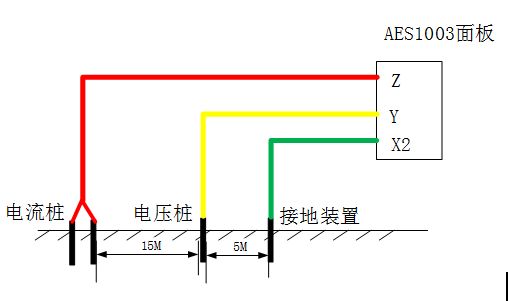

图2. 接线示意图

AES1003与其他同类产品的显著区别是能够支持从47Hz~500KHz，多大21个测量频率点，集成大尺寸触摸屏。防护等级IP65使得AES1003能够适应野外恶劣的环境。测量数据可通过USB接口方便地上传到PC机。
