冲击脉冲试验目的是验证高压设备绝缘承受规定的暂态过电压的能力。关于脉冲电压试验已经定义了相关的国家标准和国际标准，标准中定义了脉冲电压波形和参数。对试品施加具有规定的波形和极性的冲击电压，如果按照规定的检测方法未发现损坏，则认为通过试验。

l 刚需

试验要求采集模块耐压高、量程多、量程准确度误差小于1%，采样率能够满足各种类型冲击脉冲的采集要求，能够在复杂的电磁环境中稳定工作。

l 痛点

传统的测量仪器，如示波器和采集卡，均采用共地设计。冲击脉冲经分压器或者电流互感器后，通过线缆连接到远端控制室中的测量仪器。冲击脉冲可能导致高压侧的地电压较大的噪声，噪声经线缆传到仪器中，而测量仪器的地还是零电压，二者之间的压差经常造成测量仪器损坏。

l 我们的优势

我们的NBi-68xx产品设计中充分考虑了脉冲电压试验环境特点，采用了最优方法保证控制室和试验现场之间的电流隔离（Galvanic isolation）。最大程度确保试验操作人员的安全等级。此外，这款产品能做到与地之间的彻底隔离，避免了地噪声的干扰。

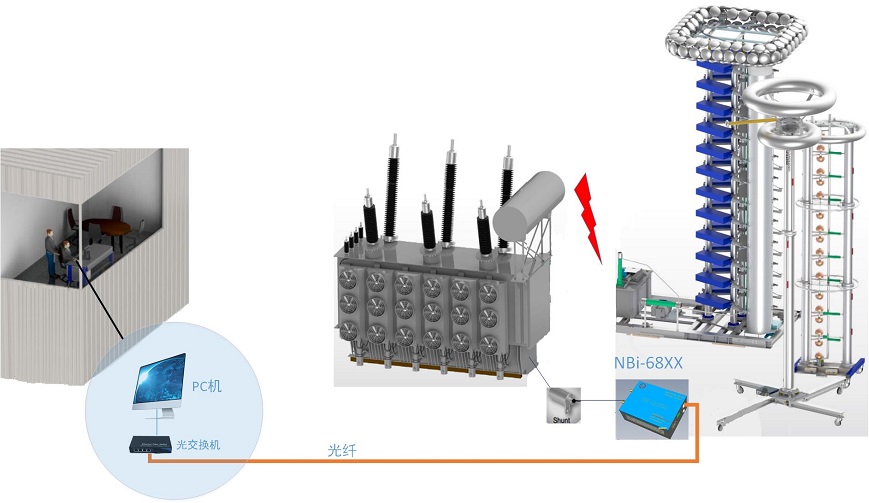

采集模块用电池供电，进行浮地测量，光纤传输切断对地回路，保证控制室的安全。测量模块放置在靠近分压器或者电流互感器的位置，测量精度不受地噪声的影响，减少线缆长度可降低线缆对测量的影响，提高测量精度。采用光纤传输数据可切断对地回路，保护控制室人员和仪器的安全，提供了可靠的隔离措施。

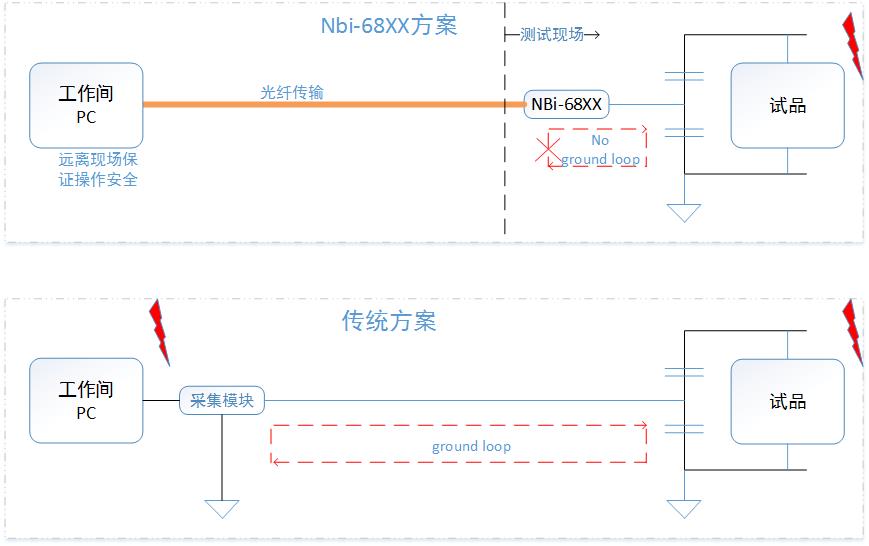

如下图所示，NBi-68XX与PC机之间采用光纤传输，完全实现了电流隔离。光纤传输方式彻底隔断了高压测试现场与控制室之间的电流通路，保证操作人员的人身安全。采用电池供电方案消除了对地环路(ground loop)，避免了低噪声的干扰。

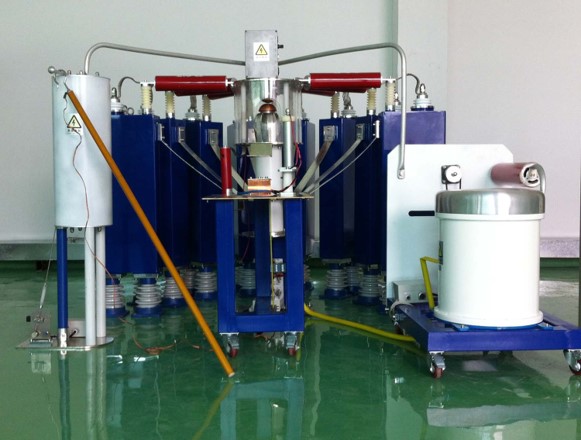

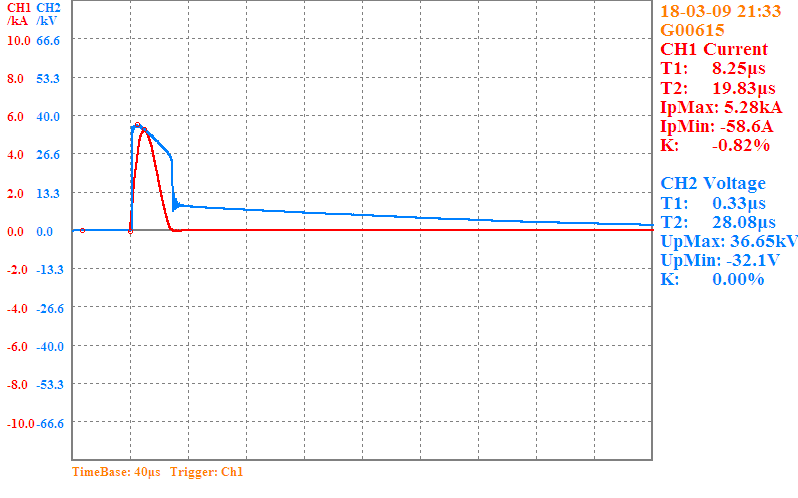

在某客户现场测试冲击电压、电流波形：
